Сфера застосування: наведені режими стосуються свердел Distar DDR/DDS завдовжки 50–80 мм із хвостовиком d12 або різьбою M14. Не переносіть їх на інші серії, сухі коронки чи свердла L450.
КЛАСИФІКАЦІЯ ІНСТРУМЕНТУ
Професійний алмазний інструмент з хорошим співвідношенням ціна — ресурс — продуктивність. Серія універсального використання для професійного виконання робіт переважно побутового призначення. | Професійний алмазний інструмент з найкращим співвідношенням ресурс — продуктивність — питомі витрати на обробку. Серія розроблена для великих обсягів алмазного різання професійними користувачами. | Професійний алмазний інструмент ТОП-класу, що відповідає найвищим вимогам. Спеціалізована професійна серія для задоволення потреб промислового ринку. |
ПРИЗНАЧЕННЯ
Свердла алмазні Distar DDR, DDS L=50-80 mm (САМК, САМС L=50-80 mm) призначені для
свердління штучних та природних будівельних матеріалів за допомогою ручного електроінструменту з обов'язковим застосуванням охолодження
(Див. Таблицю 1, "Застосовність алмазного інструменту за матеріалами ").
| Код групи | Матеріали |
|---|---|
| 5 | Агат, яшма, онікс, сапфір |
| 10 | Глазурована керамічна плитка, скло |
| 15 | М’який мармур, твердий вапняк |
| 20 | Твердий мармур, доломіт, травертин |
| 25 | Тверда кераміка, керамограніт |
| 30 | Тверді й середні граніти, кварцити |
| 35 | М’які граніти, габро, лабрадорит, базальт |
| 40 | Високоармований та гідротехнічний бетон |
| 45 | Дрібнозернистий бетон, тротуарні плити |
| 50 | Бетон, армований бетон |
| 55 | Повнотіла тверда цегла, клінкер |
| 60 | Неармований бетон, бетонні труби |
| 65 | Твердий пісковик, облицювальна цегла |
| 70 | Керамічна черепиця, абразивні вогнетриви |
| 75 | Цементно-піщана черепиця, шамотна цегла |
| 80 | Силікатна цегла, вапняк |
| 85 | Абразивний пісковик, туф |
| 90 | Черепашник, цементно-піщана стяжка |
| 95 | Свіжий бетон |
| 100 | Асфальт |
●●● — оптимально; ●● — застосовується; ● — лише в окремих випадках; — не застосовується. Назви матеріалів для кожної групи наведено в таблиці вище.Група матеріалу D12 Granite Active M14 Granite 5 — — 10 ● — 15 ●●● ●●● 20 ●●● ●●● 25 ●● — 30 ●●● ●●● 35 ●●● — 40 — — 45 — — 50 — — 55 ● ● 60 ● ● 65 ● ● 70 — — 75 — — 80 — — 85 — — 90 — — 95 — — 100 — —
Свердла типу Distar DDR, DDS L=50-80 мм (САМК, САМС L=50-80 мм) виготовляються з такими типами посадкового кріплення (для роботи на обладнанні):

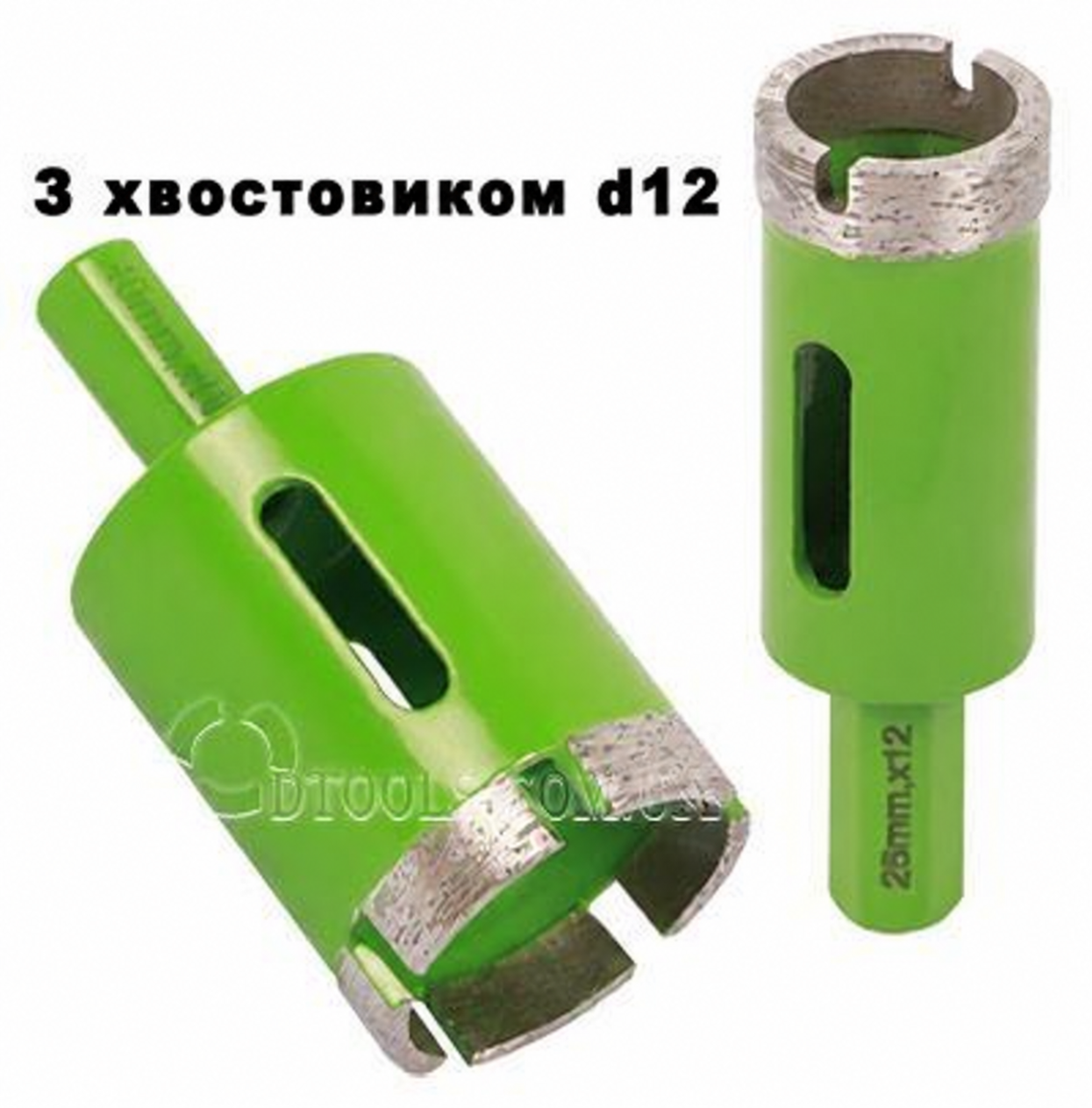

1) З хвостовиком d12 для свердління за допомогою ручних електродрилів потужністю 0,8-1,5
кВт, за частоти обертання 800–1500 об/хв, у режимі безударного свердління;
(Distar Active CAMK-нова назва DDR-B)
Кріплення Діаметр, мм Оберти, об/хв Потужність, кВт Макс. глибина, мм Витрата води, л/хв Подавання охолодження Обладнання d12 6–46 800–1500 0,8–1,5 20 не менше 0,6 допускається збоку ручний електродриль M14 6–35 2800–4000 0,8–1,5 25 не менше 0,4 усередину свердла сумісна ручна КШМ

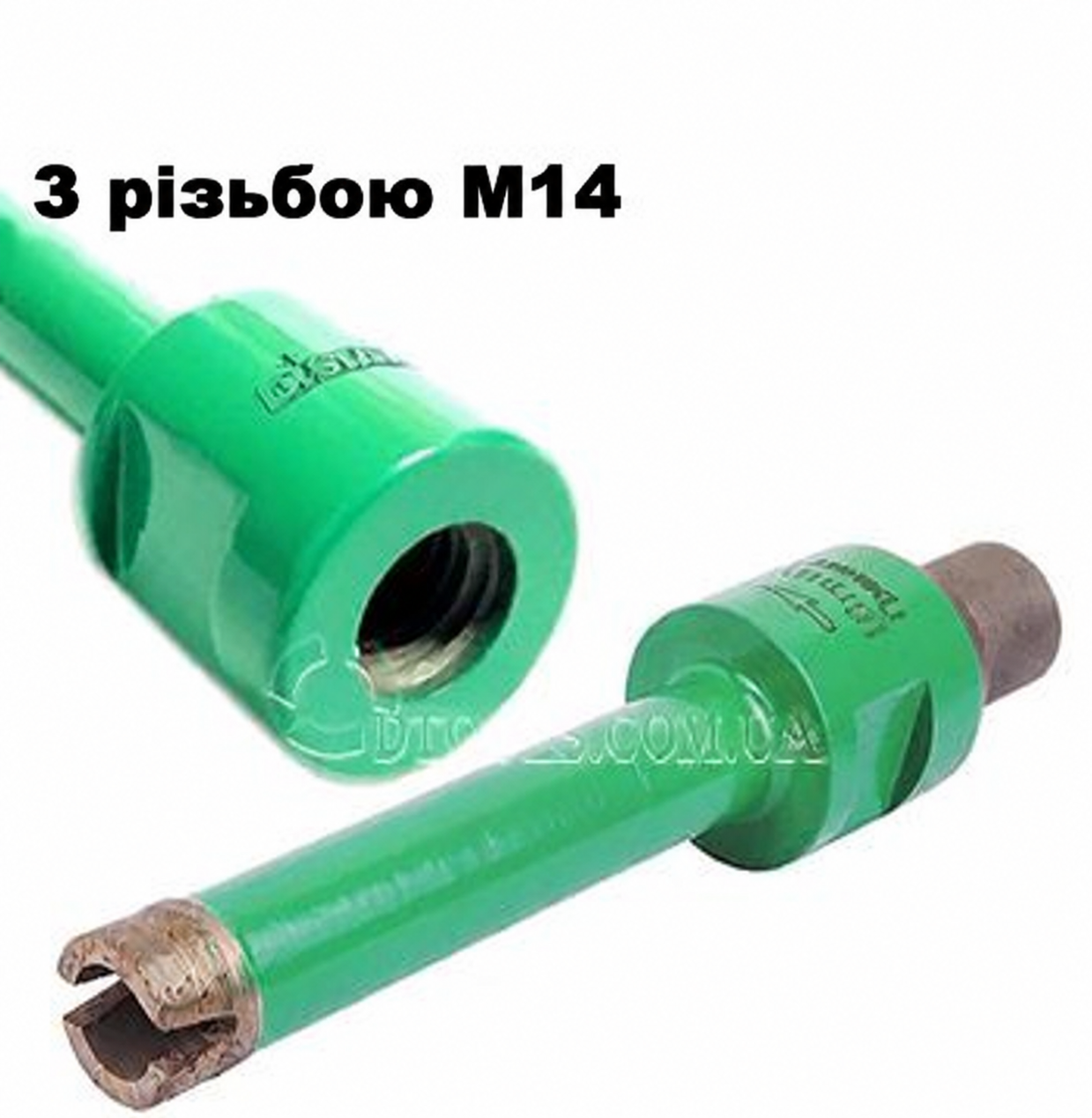

2) З внутрішнім різьбовим посадковим М14 для свердління за допомогою ручних кутових шліфувальних машин потужністю 0,8-1,5 кВт, за частоти обертання 2800–4000 об/хв.
Свердла типу DDR, DDS L=50-80 мм (САМК, САМС L=50-80 мм) виготовляються за ТУ У 28.6-
21078963-006:2005. Типорозмір та виконання вказані на корпусі та упаковці виробу.
Заточення:
При зниженні ріжучої здатності алмазного свердла (зашліфування ріжучих кромок алмазів) необхідно заточити алмазні зерна на робочій поверхні сегментів. Для цього необхідно виконати кілька отворів у будь-якому абразивному матеріалі, наприклад по цегляній кладці.
Частота повторного заточування алмазного шару залежить від твердості та ступеня оброблюваності матеріалу.
Дуже часте заточування може призвести до зменшення ресурсу свердла.
Режим охолодження та сумісність електрообладнання перевіряйте за інструкціями виробників свердла й машини. Повний порядок монтажу, подавання охолодження та вимоги безпеки наведено в заводській інструкції Distar DDR/DDS L50–80. Цей матеріал містить лише її скорочений виклад.
